ZLG系列振动流化床干燥机

产品标签:ZLG系列振动流化床干燥机,振动流化床干燥机,干燥机
所属分类:干燥设备
产品概述:流化床干燥机是由物料自进料进口进入机内,在振动力作用下,物料沿水平面流化床抛掷,向前连续运动,热风向上穿过流化床同湿物料换热后,湿空气经旋风分离器除尘后由排风1:3排出.干燥物料由排料进口排出。

工作原理
物料自进料进口进入机内,在振动力作用下,物料沿水平面流化床抛掷,向前连续运动,热风向上穿过流化床同湿物料换热后,湿空气经旋风分离器除尘后由排风1:3排出.干燥物料由排料进口排出。
1, 振动源是采用振动电机驱动,运转平稳,维修方便,噪音低,寿命长。
2, 流态化匀称,无死空隙和吹穿现象,可以获得均匀的干燥,冷却制品。
3, 可调性好,适用面宽。料层厚度和在机内移动速度以及全振幅变更均可实现无级调节。
4, 对物料表面的损伤小.可用于易碎物料的干燥,物料颗粒不规则时亦不影响工作效果。
5, 采用全封闭式的结构.有效地防止了物料与空气间交叉感染,作业环境清洁。
6, 机械效率与热效率高,节能效果好,比一般干燥装置可节能30一60%。
适应物料
适用于化工、制药、食品、脱水蔬菜、粮食、矿产等行业的粉状、颗粒状物料的干燥、冷却等作业。 如:柠檬酸、味精、硼砂、硫铵、复合肥、萝卜丝、豆粕、酒糟、种子、矿渣、砂糖等。
技术规格

尺寸
型号
A B C D E F 重量(kg)
ZLG3×0.30 3000 300 1350 900 430 1650 1250
ZLG4.5×0.30 4500 300 1350 900 430 1650 1250
ZLG4.5×0.45 4500 450 1550 950 430 1700 1670
ZLG4.5×0.60 4500 600 1650 950 430 1700 1670
ZLG6×0.45 6000 450 1650 950 430 1700 2100
ZLG6×0.60 6000 600 1700 1000 500 1700 2410
ZLG6×0.75 6000 750 1850 1000 600 1850 2840
ZLG6×0.9 6000 900 2000 1000 600 1850 3160
ZLG7.5×0.60 7500 600 1850 1000 600 1850 3200
ZLG7.5×0.75 7500 750 2000 1000 600 1850 3600
ZLG7.5×0.9 7500 900 2100 1000 600 1850 4140
ZLG7.5×1.2 7500 1200 2500 1150 800 2050 5190


机型 流化床面积
(M2)
进风温度
(oC)
出风温度
(oC)
蒸发水份能力
(kg)
振动电机
型号 功率 Kw
ZLG3×0.30 0.9 70-140 40-70 20-35 ZDS31-6 0.8×2
ZLG4.5×0.30 1.35 70-140 40-70 35-50 ZDS31-6 0.8×2
ZLG4.5×0.45 2.025 70-140 40-70 50-70 ZDS32-6 1.1×2
ZLG4.5×0.60 2.7 70-140 40-70 70-90 ZDS32-6 1.1×2
ZLG6×0.45 2.7 70-140 40-70 80-100 ZDS41-6 1.5×2
ZLG6×0.60 3.6 70-140 40-70 100-130 ZDS41-6 1.5×2
ZLG6×0.75 4.5 70-140 40-70 120-140 ZDS42-6 2.2×2
ZLG6×0.9 5.4 70-140 40-70 140-170 ZDS42-6 2.2×2
ZLG7.5×0.60 4.5 70-140 40-70 130-150 ZDS42-6 2.2×2
ZLG7.5×0.75 5.625 70-140 40-70 150-180 ZDS51-6 3.0×2
ZLG7.5×0.9 6.75 70-140 40-70 160-210 ZDS51-6 3.0×2
ZLG7.5×1.2 9 70-140 40-70 200-260 ZDS51-6 3.0×2

★以上蒸发量是最大蒸发量。

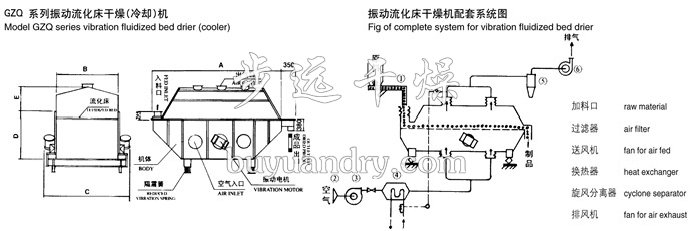

结构示意图
